一、簡介

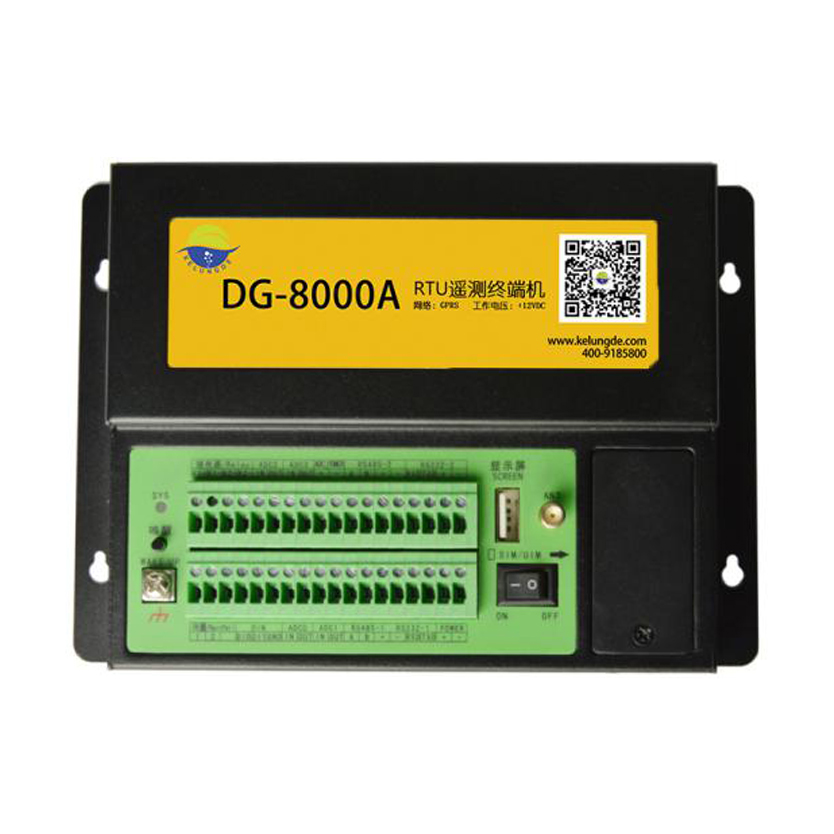

DG8000A RTU遙測端機集傳統DTU終端機功能與2.5G/3G/4G傳輸功能于一體，實現水文/水資源等數據的采集、存儲、控制及傳輸等綜合功能。
該產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時提供RS232、RS485、開關量輸入和開關量輸出等接口，可滿足各種不同水文/水資源及其它應用需求。
該產品可廣泛應用于各種水利信息化建設領域，如水文、水資源、水環境、水污染、山洪災害、水庫安全、大壩安全的遠程測控領域。
二、產品特點
傳輸協議
u 《HJ/T 212-2005 污染源在線自動監控(監測)系統數據傳輸標準》注：上傳數據為分鐘數據（5分鐘）及小時數據
u 透傳（TCP）協議
主要功能
u 定時采集傳感器的數據
u 定時上報傳感器的數據
u 本地導出歷史數據
u 支持電池電壓上報功能
u 支持本地人工置數功能
u 支持遠程指令操作功能
產品特點
u 大容量數據存儲空間：提供16MB的數據存儲空間，可存儲3年以上的采集數據。
u 通信方式：GPRS/CDMA/3G/4G通信。
u 低功耗設計。
u 本地配置方式：支持外接液晶/鍵盤配置方式和串口配置方式。
u 遠程管理功能：支持遠程參數配置（支持平臺配置方式）、遠程程序升級。提供功能強大的中心管理軟件，方便設備管理（可選）。
穩定可靠
u 采用高性能工業級無線模塊
u 采用高性能工業級32位通信處理器
u 寬電源輸入（DC 5~36V）
u WDT看門狗設計，保證系統穩定
u RS232/RS485接口內置15KV ESD保護
u SIM/UIM卡接口內置15KV ESD保護
u 電源接口內置反相保護和過壓保護
u 天線接口防雷保護（可選）
三、產品規格
無線參數
項 目 | 內 容 |
無線模塊 | 工業級無線模塊 |
標準及頻段 | 支持EGSM900/GSM1800MHz雙頻，可選GSM850/900/1800/1900MHz四頻 支持GSM phase 2/2+ 支持GPRS class 10，可選class 12 |
理論帶寬 | 85.6Kbps |
發射功率 | GSM850/900：<33dBm GSM1800/1900：<30dBm |
接收靈敏度 | <-107dBm |
硬件系統
項 目 | 內 容 |
CPU | 工業級32位通信處理器 |
FLASH | 2MB（可擴展至8MB） |
SRAM | 512KB（可擴展至1MB） |
數據存儲Flash | 16MB |
接口類型
項 目 | 內 容 |
串口 | 2個RS232和2個RS485接口，內置15KV ESD保護，串口參數如下： 數據位：8位（可選5、6、7位） 停止位：1位（可選1.5、2位） 校驗：無校驗（可選偶校驗、奇校驗、SPACE及MARK校驗） 串口速率：110~230400bps |
指示燈 | 具有系統“SYS”指示燈 |
天線接口 | 標準SMA陰頭天線接口，特性阻抗50歐 |
SIM/UIM卡接口 | 標準的翻蓋式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
電源接口 | 工業級端子接口，內置電源反相保護和過流/過壓保護 |
電源開關 | 標準船形開關 |
喚醒按鈕 | 通用輕觸式開關 |
接地端子 | M4螺絲接地保護端子 |
外接LCD屏 | 192*64點陣STN液晶顯示屏帶鍵盤（可選） |
應用接口 | 4路模擬量輸入接口（16位AD、支持4-20mA電流信號輸入，可選0-5V電壓信號輸入） |
2路開關量輸入接口（光隔離） 邏輯1：濕節點0-3VDC，或干節點導通 邏輯0：濕節點5-30VDC，或干節點斷開 | |
2路繼電器輸出接口 最大切換電壓：30VDC/220VAC 最大切換電流：4A 最大切換功率：120W/880VA | |
4路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12V。單路額定輸出電流1A，4路額定輸出電流總和2A，內置過流保護） |
供電
項 目 | 內 容 |
標準電源 | DC 12V/1.5A |
供電范圍 | DC 5~36V |
靜態值守電流 | <2mA (12V) |
工作電流 | <65mA (12V) |
物理特性
項 目 | 內 容 |
外殼 | 金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用 |
外形尺寸 | 180.5*125*25.8 mm (長x寬x高，不包括天線和安裝件) |
重量 | 580g（主機） |
其它參數
項 目 | 內 容 |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |
